欧陆/派克590调速器DIGITAL INPUT数字输入的使用教程

DIGITAL INPUTS 数字输入

数字输入可被连接到一个目标地址，来设定目标参数为 TRUE 或 FALSE。

所在菜单内容如下图：

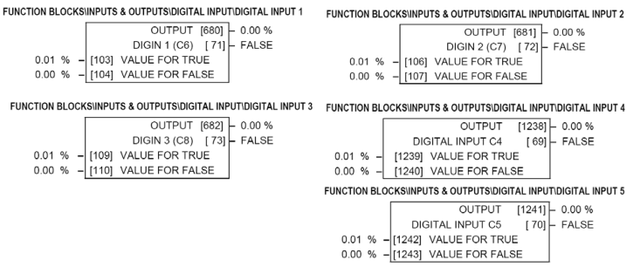

功能块的框图

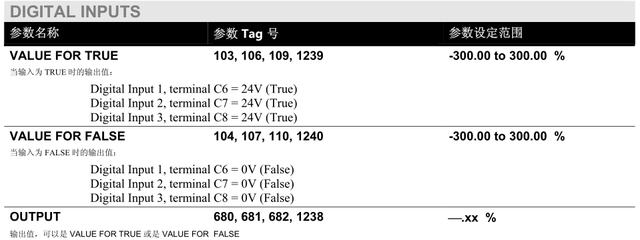

参数说明：

欧陆590调速器数字输入应用示例：

使用数字输入控制逻辑参数

逻辑参数的值一般为：1/0、TRUE/FALSE、ON/OFF、ENABLED/DISABLED 等等。

例如：默认连接下，允许数字输入切换逻辑参数值，这些连接如下：

Terminal C6 to Tag 90 (BIPOLAR CLAMPS)

Terminal C7 to Tag 118 (RAMP HOLD)

Terminal C8 to Tag 119 (I DMD. ISOLATE)

任何情况下，输入端子的状态(24V or 0V)通过发送 1 或 0 来切换目标参数。

VALUE FOR TRUE 和 VALUE FOR FALSE 的格式采用百分比形式，也就是 0.00% = 0 和 0.01% (或是其它任意非零 值) = 1.

输入信号反转

默认设置下，VALUE FOR TRUE 为 0.01% ， VALUE FOR FALSE 为 0.00%。反转输入信号采取：设置 VALUE

FOR TRUE 为 0.00% ，设置 VALUE FOR FALSE 为 0.01% (或是其它任意非零值)。

操作过程如下：

1、设置 CONFIGURE I/O::CONFIGURE ENABLE 为 TRUE 来激活配置状态

2、设置 DIGIN 1 (C6)::VALUE FOR TRUE 为 0.00%

3、设置 VALUE FOR FALSE 为 0.01%

4、复位 CONFIGURE I/O::CONFIGURE ENABLE 为 FALSE 恢复到运行模式

当输入信号高电平，数字输入 1 发送 0，而输入信号低电平，则发送 1。

使用数字输入控制数值参数

数值参数的值一般为：100.00、50.00%、10.0 SECS 等

可以使用数字输入发送两个固定的值到数值参数，这决定于数字输入端子的状态：24V 或 0V。所发送的两个固定值 需先设定在 VALUE FOR TRUE 和 VALUE FOR FALSE 参数中。

例如，连接数字输入 1 到 SPEED LOOP::SPD.PROP.GAIN：

1、设置 CONFIGURE I/O::CONFIGURE ENABLE 为 TRUE

2、获得 SPD.PROP.GAIN 的 TAG 号，通过手册或操作面板

3、设置 DIGIN 1 (C6)::DESTINATION TAG 为 14

4、设置 VALUE FOR TRUE 为 10.00%

5、设置 VALUE FOR FALSE 为 30.00%

6、复位 CONFIGURE I/O::CONFIGURE ENABLE 为 FALSE

数字输入 1 将设置 SPD.PROP.GAIN 的值到两个数值上，依据输入信号值：

当输入 24V, SPD.PROP.GAIN 为 10.00

当输入 0V, SPD.PROP.GAIN 为 30.00
