欧陆590C直流调速器弱磁升速操作教程,参数设定!

作者:ahtlde时间:2022-10-22 14:50:08次浏览

信息摘要:

590C直流调速器整机及扩容控制单元 590C直流调速器以其极高性价比大范围应用于各个机械传动行业,尤其是需要大功率大转矩的轧钢行业。590直流调速器调试方便,报警保护功能完善,内部应用功能块均免费应用,需要功能块调用方便,只需要用户稍许组态即可达到需要的要求,关于内部功能块

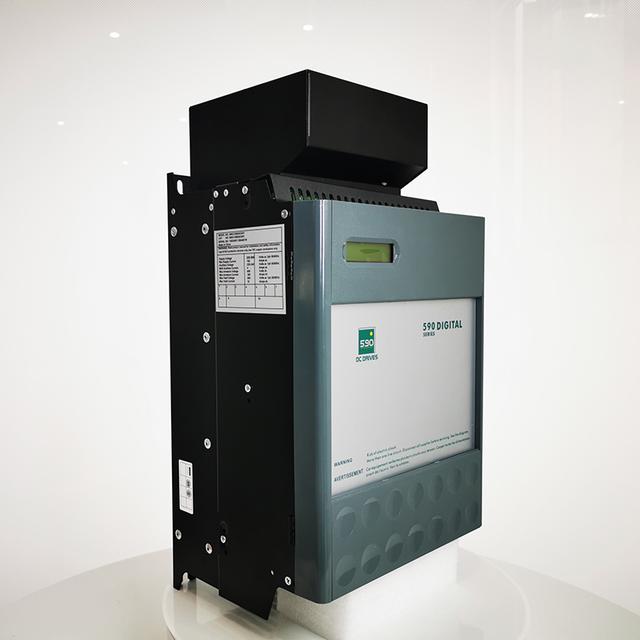

590C直流调速器整机及扩容控制单元 590C直流调速器以其极高性价比大范围应用于各个机械传动行业,尤其是需要大功率大转矩的轧钢行业。

590直流调速器调试方便,报警保护功能完善,内部应用功能块均免费应用,需要功能块调用方便,只需要用户稍许组态即可达到需要的要求,关于内部功能块,诸如:卷径计算,张力控制,转矩控制,PID功能块,设定合计值功等等功能块的应用。

今天给大家带来的教程是590C直流调速器弱磁升速设置:



欧陆590C直流调速器弱磁升速操作方法及参数设定教程


实现步骤如下:
1. 将SSD590C直流调速器的励磁控制方式改成电流控制:

SETUP PARAMETERS(设定参数)--FIELD CONTROL(磁场控制)--FLD.CTRL MODE(励磁控制方式)-电流控制

2. 将SSD590C直流调速器的弱磁使能功能打开,

SETUP PARAMETERS(设定参数)--FIELD CONTROL(磁场控制)--FLD.CURRENT VARS(磁场电流变量)--FLD.WEAK VARS(削弱磁场)--FLD. WEAK ENABLE(弱磁使能)

将默认的DISABLE改成ENABLE,同时将MIN FLD.CURRENT(最小励磁电流)改成10%,MAX VOLTS(最大电压)改成95%.

3. 将SSD590C直流调速器的反馈方式改成测速反馈或者编码器反馈,SETUP PARAMETERS(设定参数)--SPEED LOOP(速度环)-SPEED FBK SELECT(速度反馈选择)

如果用测速反馈,设定如下:测速发电机110V,2000RPM,电机额定转速1500转,想弱磁到2000转,在额定情况下测速反馈设定值计算如下:110*1500/2000=82.5,测速反馈设定 83V,将电机的转速弱磁到2000转,计算如下:110*2000/2000=110V.

如果用编码器反馈,设定如下:设定编码器的线数(编码器铭牌),设定编码器的转速,在额定情况下设定1500转,弱磁到2000转就设定2000转

4.设置完以上参数后,请记得保存参数.PARAMETER SAVE-按M键进入后,按向上的箭头,参数可以自动保存!
