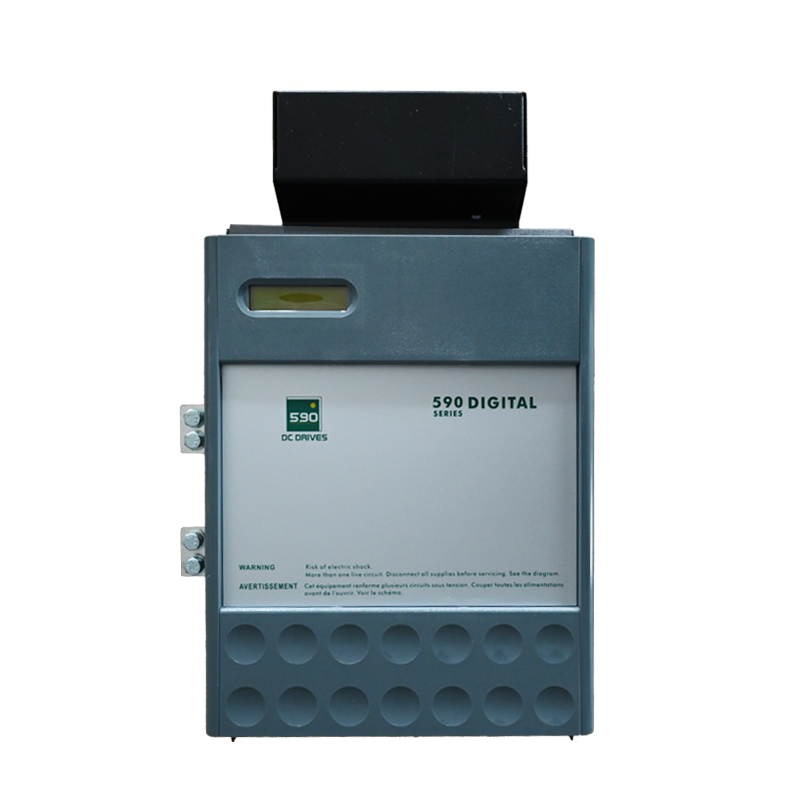

欧陆590直流调速器各种保护的取样点！

欧陆直流调速器的交流电压保护是在380 V的A—B～C一三相上取电压，经过电阻降压整流后给控制板的CPU，经CPU和存储器里的值进行比较，只有符合允许的值时，才能工作，电压过高或过低，都将不工作，并发出报警信号。直流电压的测量是在3组可控硅输出的正、负极上取样，经过电阻降压后给控制板的CPU，用来测量输出电压的高低，CPU通过调整可控硅导通相位角来使得输出电压符合设定要求的值。

直流电流的测量是在3组可控硅的正极输出端串接一定长度的锰铜条，在电流流经锰铜条时，其两端就产生随电流变化的直流电压，这个电压很低，经过控制板上的数字运放电路放大后，给CPU做输出电流保护用，并将数值显示在控制板上。
