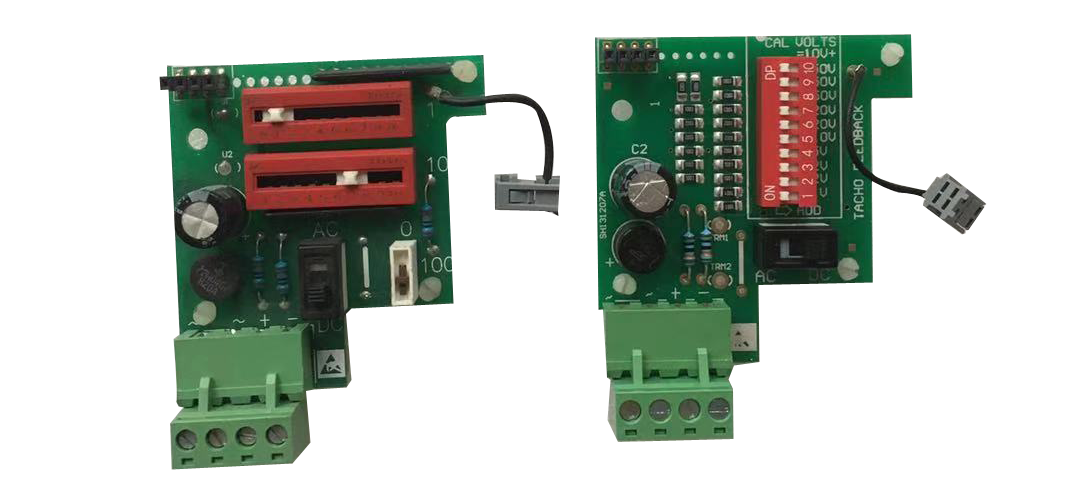

欧陆/派克590/SSD590直流调速器配件测速反馈板的设定及使用方法如下：

1.坚排电压拨码的测速反馈板需要注意已经有DC10V的电压基准，在计算反馈电压的时候要加上。

2.坚排电压拨码的测速反馈板开关向右是加入对应电压值，横排电压拨码，右下方有个0和100的开关，如果开关在0位置，那么从上往下第一排电压拨码代个电压的个位数，第二排代个十位数，如果开关位置在100的位置，那么设定的电压就是100+第二排代个的十位数+第一排代个的个位数。

3.这两种测速反馈板上面都有DC AC的选择开关，市场上一般都是直流调速发电机，我们打到DC开关位置就可以。

4.接线端子 从左往右，依次是1和2是交流测速端子，3（+）和4（-）是直流测速发电机接线端子
