590直流调速器基础接线说明之电源板接线方式！

590直流调速器基础接线说明之电源板接线方式！

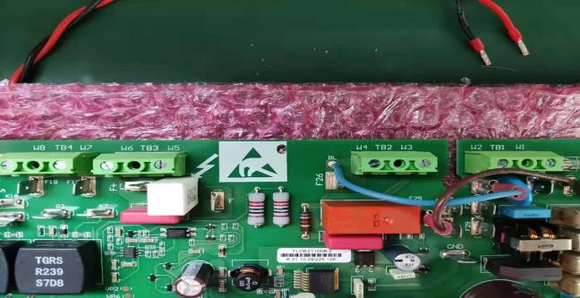

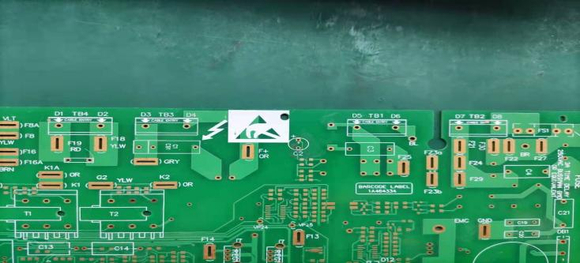

C型电源板——如图所示，图1为老款0C电源板接图，D1D2为励磁外部供电接线，D3D4为励磁输出，D5D6为接触器输出，D7D8为220V辅助电源输入 ，图2为自产0C电源板接线图，原理不变，只是改了对应名称，W8W7为励磁外部供电接线，W6W5为励磁输出，W4W3为接触器输出，W2W1为220V电源输入。

图一

图二

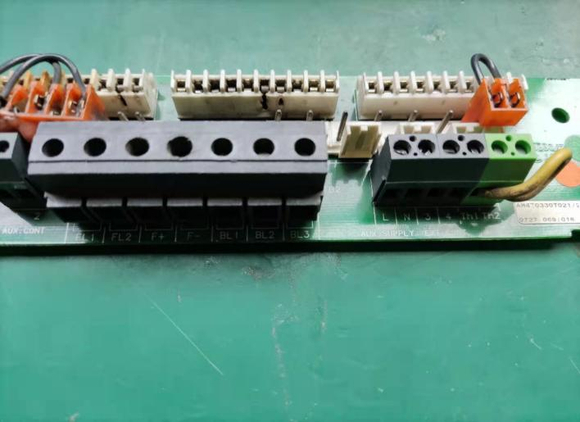

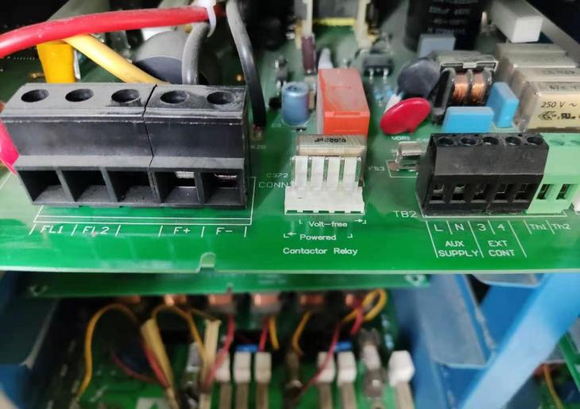

如图所示，图3为590P/380A-830A电源板接线方式，F+F-为励磁输出，LN为220V电源输入，3、4为接触器输出，TH1 TH2为外接热敏报警端子，必须短接。图4为590P/40A-165A电源板接线图，接线方式以及端子定义与图3一样。

图三


图四

注：还有一款590P/15A-35A电源板，基础接线方式也与图3一致，不同的一点是15A电源板的三相以及A+A-接线也是在板体上，而其余机器则是接在电枢条上，直接按照板体标识接线即可。
