直流调速器故障分析之进线类故障判断！

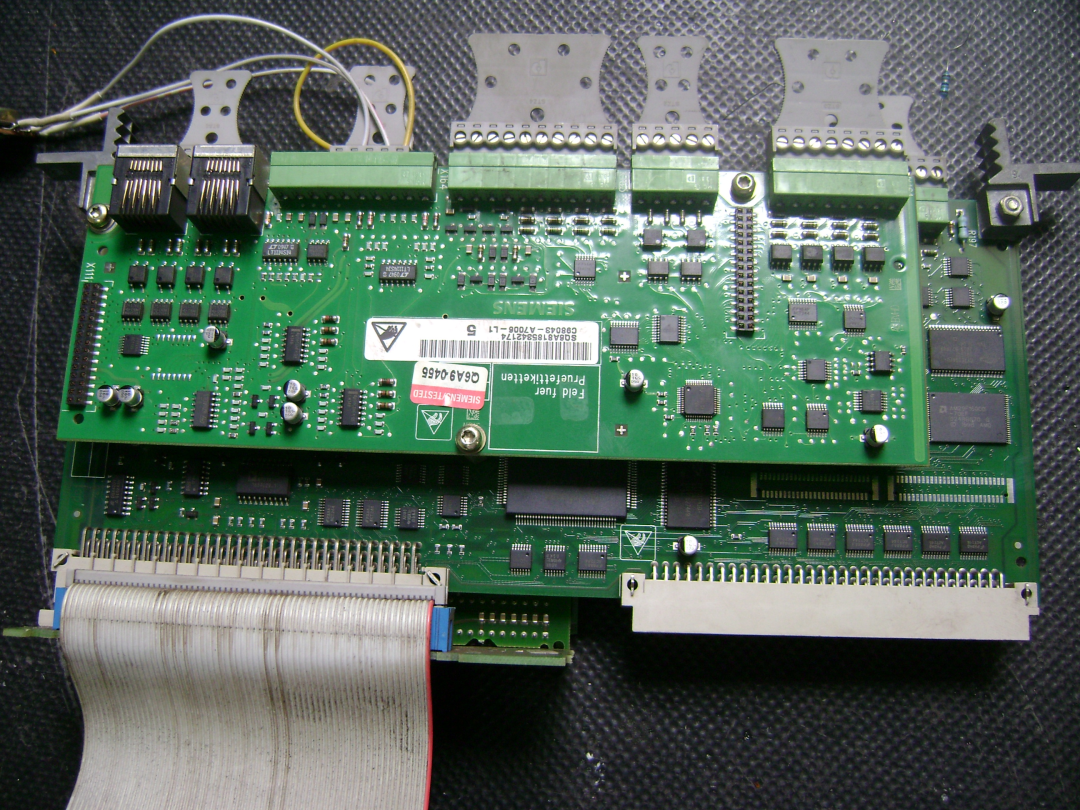

直流调速器必须有三相进线检测，这是调速器工作的必备条件之一。作用就是保证调速器可控硅同步触发的。这个电路在三相进线处取样，然后分两路，一路判断进线缺相，用光耦隔离变成一个数字信号。电路原理，可以参考变频器的进线检测电路。另一路上了控制板上，经过芯片换算，整形，得到同步脉冲。这个取样电路，不管是电源变压器的，还是用电阻直接降压的，原理都是一样的。我们的经验是：ABB的调速器喜欢采用电阻降压设计；西门子的调速器（包括像安萨尔多Ansaldo），喜欢采用变压器隔离取样设计电路。管他直接电阻取样还是用变压器降压取样，目的都是相同的：得到三相进线同步头。

我们知道三相交流电是交变的，也有相位差，怎么确认，肉眼是看不到的，只能交给电路去完成。电路设计原理大致是这样：一个比较器芯片，假设工作电源是5v，我们在比较器负端，稳定一个3V电压，比较器的正端，引入5v左右的交流信号，当交流信号幅度超过3V时，输出端就可以得到一个同步头！根据这个同步信号的先后次序，控制板逻辑电路导通相应的驱动信号（调制过的脉宽信号），控制对应的GTO晶闸管。

早年的模拟型直流调速器，要求不但要识别同步信号，还要识别相序！所以早年的调速器，就有输入相序错误的报警。随着技术的进步，现在的数字直流调速器，三相进线你爱怎么接就怎么接，因为它可以自动识别相序。

进行没有或者进线错误，调速器是工作不起来的！

直流调速器进线故障代码有：

ABBdcs400系列的F9\F10\F11；

西门子6ra70系列的F008 F009等报警；

安萨尔多系列的报警P-0

……
